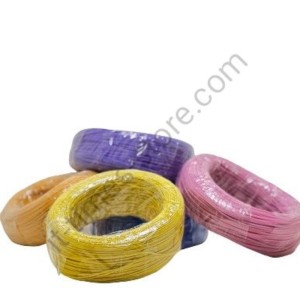

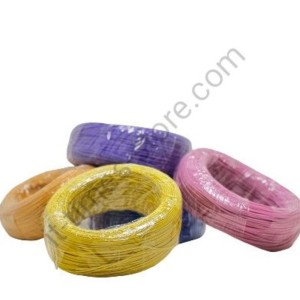

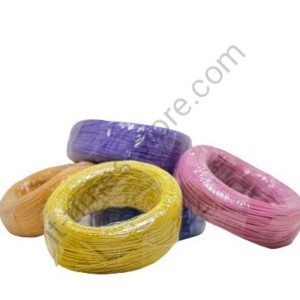

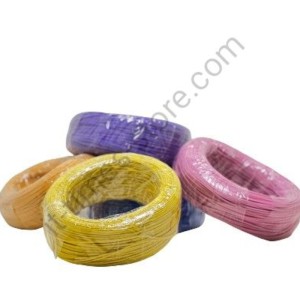

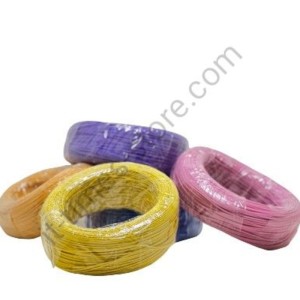

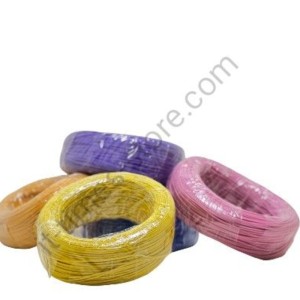

سیم افشان مس

معرفی سیم افشان مس (سیم ایرانی)

سیم افشان مس یا همان سیم ایرانی در واقع زیر مجموعه ای از سیم برق ساختمان می باشد. این گونه سیم ها به طور معمول تمام مس هستند که با روکش PVC با تحمل دما تا ۸۰ درجه سانتی گراد در یازده رنگ مختلف پوشش داده شده اند که از سایز 0.25mm تا 120mm به صورت تک روکش و از سایز 16mm تا 300mm به صورت دو روکش موجود میباشند.

در صورت نیاز به سایزهای ضخیم تر ، امکان تولید این محصول محیا است. این سیم یکی از پرکاربردترین سیم ها مخصوصا در صنعت ساختمان است و از ویژگی های انها می توان به انعطاف پذیری بالای این سیم ها در مقایسه با سیم های مفتولی اشاره کرد.

سیم های افشان در دارای دو دسته ولتاژ از 300/500 و 450/750 است. در مدلی سیم افشان که ولتاژ آن 300/500 است در درون لوله ها و لوله های خرطومی و همینطور زیر و روی گچ می توان استفاده کرد. اما ولتاژ 450/750 را در درون وسایل برقی و همینطور روشنایی نیز کاربرد دارد. این نوع سیم داارای مقاومت الکتریکی براساس استانداردها می باشد.

انعطاف پذیر(هادی مسی نرم شده)تشکیل شده است. در این سیم به دلیل پیچش تارها طول کل سیم بیشتر است پس مقاومت الکتریکی آنها در واحد طول نیز بیشتر خواهد بود.سیم هایافشان در رشته ها و قطر های مختلف در بازار موجود می باشد جالب است بدانید که این سیم ها به دلیل این که از تعداد زیادی سیم مسی نازک به هم تابیده تشکیل شده اند نرم بوده و دارای قابلیت انعطاف بسیار بالایی می باشند به همین دلیل از آن ها در سیم کشی ساختمان استفاده می شود سیم های افشان با نشان اختصاری NYAF در بازار شناخته می شوند. عمده مصرف این سیم ها در صنعت ساختمان، جهت برق رسانی به سیستم های روشنایی و پریزها می باشد.

نام گذاری سیم ها و کابل ها

برای نام گذاری سیم ها و کابل ها به مولفه هایی همچون نوع عایق ,جنس هادی,شکل هادی و … حروفی نسبت داده اند که از کنار هم قرار گرفتن این حروف دقیقاَ می توان به نوع سیم و کابل و مورد مصرف آن پی ببریم.
این حروف عباتند از:

• N: نشان دهنده سیم مسی نرم شده یا به عبارتی سیمی که طبق استاندارد VDE آلمان ساخته شده است.
• Y : عایق P.V.C دور هر رشته است.
• S و Z : علامت سیم های مخصوص
• F: علامت سیم های نرم
• A : برای سیم کشی داخل لوله ها
• M : به مفهوم سیم های مقاوم در مقابل رطوبت

سیم افشان بطور عمده برای نصب در وسایل برقی و نیز حفاظت سیستم های روشنایی، درمحیط های خشک، درون لوله ها و زیر و روی گچ مناسب است.

ساختار سیم افشان

در سیم افشان ( سیم انعطاف پذیر یا سیم قابل انعطاف ) هادی از جنس مس آنیل شده با خلوص بالا و از نوع گروه ۵ ( هادی انعطاف پذیر یا هادی افشان ) بوده که ویژگی های هادی مورد استفاده در سیم افشان می بایستی مطابق با الزامات استاندارد ملی ایران شماره ISIRI ۳۰۸۴ و یا استاندارد بین المللی IEC ۶۰۲۲۸ نیز باشد.
عایق به کار رفته در سیم افشان آمیزه پلیمر PVC ( پی وی سی ) از نوع پلیمر PVC/C می باشد.
ولتاژ تست در سیم های افشان با ولتاژ نامی ۵۰۰/۳۰۰ ، ولتاژ ۲۰۰۰ ولت و در سیم های افشان با ولتاژ نامی ۷۵۰/۴۵۰ ، ولتاژ ۲۵۰۰ ولت می باشد.

انواع سیم افشان

سیم های افشان بر اساس مشخصه ولتاژ نامی به دو گروه تقسیم می گردند:

• سیم های افشان دارای ولتاژ نامی ۵۰۰/۳۰۰ ولت
• سیم های افشان دارای ولتاژ نامی ۷۵۰/۴۵۰ ولت

مراحل تولید سیم و کابل

1. نازک کاری
2. مرحله آنیل کاری
3. مرحله بانچ(تاباندن رشته های مس)
4. مرحله عایق کاری(تولید زیره کابلی-سیم)
5. مرحله روکش زنی(اکسترودرکابل)
6. مرحله بسته بندی

استاندارد AWG در رابطه با سیم های افشان

از استاندارد AWG برای بیان اندازه سیم های افشان هم استفاده میگردد. با این تفاوت که در این مورد سطح مقطع کلی سیم برابر با مجموع سطح مقطع های همه ی رشته های تشکیل دهنده ی سیم میباشد. باید بدانید که فضایی در بین رشته های سیم وجود دارد که حدود ده درصد سطح مقطع سیم را تشکیل میدهد. در AWG این فضای خالی محاسبه نشده است و بنابراین سیم افشان باید حدود 5 درصد قطورتر از سیم مفتولی در نظر گرفته شود تا دارای مقاومت یکسانی باشند.
