چه زمانی باید سراغ کابل هلیاکس برویم و چه زمانی LMR کافی است؟

انتخاب کابل کواکسیال مناسب برای سیستم‌های RF فقط به قطر یا قیمت کابل محدود نمی‌شود. عواملی مانند فرکانس کاری، میزان افت سیگنال، توان عبوری، طول مسیر، شرایط نصب و میزان انعطاف‌پذیری کابل می‌توانند تعیین کنند که استفاده از کابل هلیاکس منطقی‌تر است یا یک کابل LMR پاسخگوی نیاز پروژه خواهد بود. هلیاکس معمولاً برای مسیرهای ثابت و سیستم‌هایی که تلفات پایین و تحمل توان بالا اهمیت زیادی دارد انتخاب می‌شود، در حالی که کابل‌های LMR در بسیاری از پروژه‌های ارتباطی، آنتن‌ها و مسیرهایی که انعطاف‌پذیری اهمیت بیشتری دارد، عملکرد مناسبی ارائه می‌کنند. بنابراین نمی‌توان گفت یکی از این دو همیشه بهتر است؛ انتخاب صحیح به مشخصات پروژه بستگی دارد.

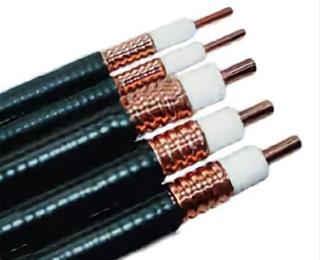

کابل هلیاکس چیست؟

کابل هلیاکس (Heliax) نوعی کابل کواکسیال با ساختار ویژه است که برای انتقال سیگنال‌های RF در سیستم‌های مخابراتی و رادیویی طراحی شده است. این کابل معمولاً دارای یک هادی مرکزی، عایق دی‌الکتریک و یک هادی خارجی فلزی با ساختار لوله‌ای یا موج‌دار است. ساختار هلیاکس باعث می‌شود کابل در مسیرهای طولانی، افت سیگنال نسبتاً پایینی داشته باشد و بتواند توان RF بالایی را منتقل کند. هلیاکس در سیستم‌های مخابراتی، سایت‌های رادیویی، ایستگاه‌های پایه، تجهیزات پخش و برخی سامانه‌های رادیویی مورد استفاده قرار می‌گیرد.

کابل LMR چیست؟

LMR نام یک خانواده از کابل‌های کواکسیال RF است که در مدل‌های مختلف و با قطر، مشخصات و سطح انعطاف‌پذیری متفاوت تولید می‌شود. کابل‌ LMR در کاربردهایی مانند اتصال آنتن، تجهیزات رادیویی، شبکه‌های بی‌سیم، سیستم‌های Wi-Fi، ارتباطات RF و مسیرهای انتقال سیگنال استفاده می‌شوند. یکی از ویژگی‌های مهم بسیاری از مدل‌های LMR، انعطاف‌پذیری بیشتر نسبت به کابل‌های هلیاکس سخت‌تر است؛ همین موضوع باعث می‌شود نصب LMR در مسیرهای دارای خم و فضاهای محدود ساده‌تر باشد.

نکته مهم این است که LMR یک مدل واحد کابل نیست. مدل‌هایی مانند LMR-195، LMR-240، LMR-400 و مدل‌های دیگر مشخصات متفاوتی دارند و نمی‌توان صرفاً بر اساس نام LMR درباره عملکرد کابل تصمیم گرفت.

تفاوت کابل هلیاکس و LMR چیست؟

مهم‌ترین تفاوت این دو خانواده کابل کواکسیال در ساختار، انعطاف‌پذیری، افت سیگنال، تحمل توان و نوع کاربرد آن‌هاست. هلیاکس بیشتر برای مسیرهای ثابت و زیرساخت‌های RF حرفه‌ای استفاده می‌شود، در حالی که LMR در بسیاری از پروژه‌ها گزینه‌ای انعطاف‌پذیرتر و ساده‌تر برای نصب است.

اعداد واقعی افت، توان قابل تحمل و شعاع خمش به مدل دقیق کابل، فرکانس و شرایط نصب وابسته هستند؛ بنابراین برای طراحی نهایی نباید فقط به نام هلیاکس یا LMR اکتفا کرد.

چه زمانی باید سراغ کابل هلیاکس برویم؟

اگر پروژه شما به یک مسیر RF ثابت، طولانی و کم‌تلفات نیاز دارد، هلیاکس می‌تواند انتخاب مناسب‌تری باشد. این موضوع به‌خصوص زمانی اهمیت پیدا می‌کند که کاهش تلفات کابل مستقیماً روی توان یا کیفیت سیگنال دریافتی تأثیر بگذارد.

۱. مسیر کابل طولانی است

هرچه مسیر انتقال RF طولانی‌تر شود، تلفات کابل اهمیت بیشتری پیدا می‌کند. اگر فاصله بین فرستنده و آنتن زیاد باشد، استفاده از کابلی با افت کمتر می‌تواند از کاهش قابل توجه توان سیگنال جلوگیری کند.

۲. توان RF بالاست

در سیستم‌هایی که توان انتقال RF بالایی دارند، کابل باید توان مورد نیاز را بدون ایجاد مشکلات حرارتی و الکتریکی تحمل کند. در چنین شرایطی هلیاکس‌های مناسب می‌توانند گزینه‌ای تخصصی‌تر نسبت به کابل‌های انعطاف‌پذیر معمولی باشند.

۳. مسیر نصب ثابت است

اگر کابل قرار است روی دکل، بین تجهیزات یا در یک مسیر ثابت نصب شود و بعد از نصب مرتب جابه‌جا نشود، کاهش انعطاف‌پذیری هلیاکس معمولاً مشکل بزرگی ایجاد نمی‌کند.

۴. کاهش افت سیگنال اولویت اصلی است

در برخی پروژه‌های RF حتی چند دسی‌بل تلفات اضافه می‌تواند اهمیت داشته باشد. در چنین شرایطی باید کابل بر اساس مشخصات دقیق attenuation در فرکانس کاری انتخاب شود، نه صرفاً قیمت یا قطر ظاهری.

۵. پروژه زیرساختی و حرفه‌ای است

در سایت‌های مخابراتی و سیستم‌های RF حرفه‌ای، کابل‌کشی معمولاً بخشی از یک زیرساخت ثابت و بلندمدت است. در این پروژه‌ها مشخصاتی مانند توان، افت، دوام مکانیکی و عملکرد در شرایط محیطی اهمیت زیادی دارند.

چه زمانی LMR کافی است؟

در بسیاری از پروژه‌ها استفاده از هلیاکس ضرورتی ندارد و یک کابل LMR مناسب می‌تواند عملکرد مورد نیاز را ارائه کند. اگر مسیر کوتاه‌تر است، توان RF در محدوده قابل قبول کابل قرار دارد و کابل باید در هنگام نصب خم شود، LMR می‌تواند انتخاب منطقی‌تری باشد.

۱. مسیر کوتاه یا متوسط است

اگر فاصله بین تجهیزات و آنتن زیاد نیست، ممکن است افت کابل آن‌قدر قابل توجه نباشد که استفاده از هلیاکس را توجیه کند. در این حالت انتخاب LMR مناسب می‌تواند هزینه و پیچیدگی نصب را کاهش دهد.

۲. انعطاف‌پذیری اهمیت دارد

LMR برای مسیرهایی که کابل باید خم شود یا فضای نصب محدود است، معمولاً گزینه راحت‌تری است. البته هر مدل LMR شعاع خمش و شرایط نصب خاص خود را دارد و باید دیتاشیت همان مدل بررسی شود.

۳. توان سیستم بالا نیست

در کاربردهای RF با توان پایین‌تر، معمولاً نیازی به استفاده از کابل‌های بسیار سنگین و تخصصی وجود ندارد. در این شرایط یک LMR مناسب از نظر فرکانس، افت و توان می‌تواند نیاز سیستم را تأمین کند.

۴. نصب و تعمیرات زیاد است

اگر کابل قرار است مرتب باز و بسته شود یا در زمان تعمیرات تجهیزات حرکت کند، انعطاف‌پذیری اهمیت بیشتری پیدا می‌کند. در چنین شرایطی استفاده از یک کابل LMR مناسب می‌تواند نسبت به هلیاکس کاربردی‌تر باشد.

۵. محدودیت هزینه وجود دارد

هلیاکس و تجهیزات جانبی نصب آن می‌توانند هزینه بیشتری به پروژه اضافه کنند. اگر مزیت فنی هلیاکس در پروژه شما تأثیر قابل توجهی ایجاد نمی‌کند، انتخاب LMR می‌تواند از نظر اقتصادی منطقی‌تر باشد.

برای انتخاب بین هلیاکس و LMR چه پارامترهایی را بررسی کنیم؟

قبل از انتخاب کابل بهتر است مشخصات سیستم را در چند مرحله بررسی کنید:

1. فرکانس کاری: کابل باید برای محدوده فرکانسی سیستم مناسب باشد.
2. طول مسیر: هرچه مسیر طولانی‌تر باشد، attenuation اهمیت بیشتری پیدا می‌کند.
3. توان انتقالی: کابل باید توان RF مورد نیاز سیستم را تحمل کند.
4. افت مجاز: حداکثر تلفات قابل قبول را مشخص کنید.
5. شرایط نصب: میزان خم‌شدن، فضای عبور کابل و روش نصب را در نظر بگیرید.
6. محیط نصب: دما، رطوبت، تابش UV و شرایط بیرونی روی انتخاب کابل تأثیر دارند.
7. نوع کانکتور: کانکتور باید با کابل و تجهیزات RF سازگار باشد.
8. هزینه کل پروژه: فقط قیمت هر متر کابل را مقایسه نکنید؛ هزینه کانکتورها، نصب و نگهداری نیز مهم است.

آیا قطر بیشتر کابل همیشه به معنی عملکرد بهتر است؟

خیر. قطر کابل به‌تنهایی معیار مناسبی برای انتخاب نیست. کابل ضخیم‌تر ممکن است افت کمتری داشته باشد یا توان بیشتری را تحمل کند، اما این موضوع باید با توجه به طراحی همان کابل و فرکانس کاری بررسی شود. از طرف دیگر، کابل ضخیم‌تر معمولاً فضای بیشتری برای نصب نیاز دارد و ممکن است انعطاف‌پذیری کمتری داشته باشد.

بنابراین هنگام مقایسه هلیاکس و LMR، به جای اینکه فقط بگوییم «کدام ضخیم‌تر است؟»، باید افت سیگنال، توان، فرکانس، شعاع خمش و شرایط نصب را در کنار یکدیگر بررسی کنیم.

نقش کانکتور در انتخاب کابل

انتخاب کابل بدون توجه به کانکتور کامل نیست. کانکتور باید هم از نظر نوع اتصال و هم از نظر مشخصات RF با کابل و تجهیزات سازگار باشد. در سیستم‌های RF ممکن است از کانکتورهایی مانند N، 7/16 DIN، SMA و مدل‌های دیگر استفاده شود.

همچنین نصب صحیح کانکتور اهمیت زیادی دارد. یک اتصال نامناسب می‌تواند باعث افزایش تلفات، ایجاد انعکاس و کاهش عملکرد کل مسیر RF شود؛ بنابراین بهتر است کابل، کانکتور و روش نصب به‌عنوان یک مجموعه در نظر گرفته شوند.

محل پیشنهادی عکس: در این بخش یک تصویر از چند کانکتور RF مانند N-Type، SMA و 7/16 DIN در کنار کابل کواکسیال قرار بده.

هلیاکس یا LMR؛ کدام را انتخاب کنیم؟

پاسخ به این سؤال به نیاز پروژه بستگی دارد و نمی‌توان یک گزینه را برای تمام کاربردها مناسب دانست.

یک نکته مهم درباره نام LMR

در زمان خرید، عبارت «کابل LMR» به‌تنهایی اطلاعات کافی در اختیار شما قرار نمی‌دهد. باید مدل دقیق کابل مشخص باشد؛ زیرا LMR-195 با LMR-400 یا مدل‌های دیگر از نظر قطر، افت، توان و انعطاف‌پذیری یکسان نیستند.

برای انتخاب دقیق، حداقل این اطلاعات را از فروشنده یا دیتاشیت محصول بررسی کنید:

• مدل دقیق کابل
• امپدانس
• محدوده فرکانسی
• افت کابل در فرکانس مورد نظر
• حداکثر توان
• حداقل شعاع خمش
• نوع روکش
• شرایط استفاده در فضای داخلی یا خارجی

جمع‌بندی

کابل هلیاکس زمانی انتخاب مناسب‌تری است که مسیر RF طولانی و ثابت باشد و کاهش افت سیگنال و تحمل توان اهمیت بالایی داشته باشد. در مقابل، اگر مسیر کوتاه‌تر است، انعطاف‌پذیری، نصب آسان و هزینه مناسب اهمیت بیشتری دارد، یک کابل LMR با مشخصات مناسب معمولاً می‌تواند نیاز پروژه را برطرف کند. نکته اصلی این است که انتخاب بین هلیاکس و LMR نباید صرفاً بر اساس نام کابل یا قیمت انجام شود؛ بلکه باید فرکانس، طول مسیر، افت مجاز، توان، شرایط محیطی و نوع نصب را هم‌زمان در نظر گرفت.
